Hassas işlemede eloksunlaştırma neden önemlidir?

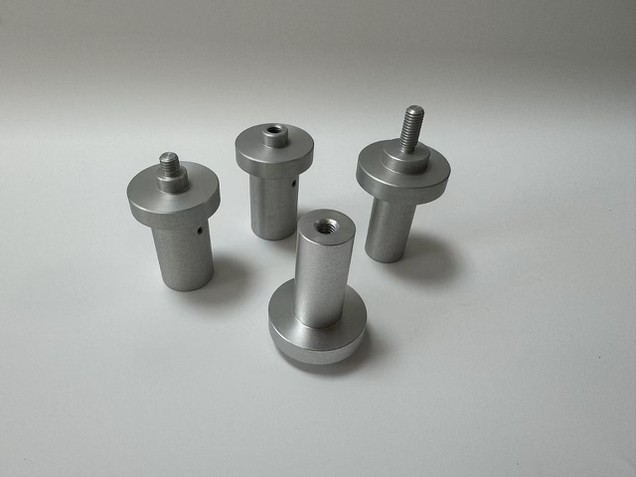

Mekanik parça işleme dünyasında, tip II eloksal (eloksal) ve tip III eloksal (sert anodizasyon) gibi yüzey işlemleri, parça uzun ömürlülüğünü ve işlevselliğini arttırmak için kritiktir. Ancak, yanlış süreci seçmek aşağıdakilere yol açabilir:
Yüksek yük uygulamalarında erken aşınma
Düşük stresli bileşenler için gereksiz maliyetler
Çiftleşme parçalarıyla uyumluluk sorunları.
Bu kılavuz, Tip II ve Tip III arasındaki farkları çözecektir
Proses parametreleri karşılaştırması
| Faktör | Tip II eloksallaştırma | Tip III eloksallaştırma |
| Gerilim | 12-18V | 24-36V |
| Sıcaklık | 18-22 derece | -5 ila 5 derecesi |
| Kaplama kalınlığı | 5-25μm | 25-100μm |
| Sertlik | 300-400 hv | 500-800 hv |
| İşleme süresi | 30-60 dakika | 60-12+ dakika |
Performans özellikleri
Tip II (geleneksel eloksal)
En iyisi: Estetik kaplamalar, ışık korozyon direnci
Tipik uygulamalar:
Tüketici Elektroniği Konutları
Dekoratif Otomotiv Trims
Düşük giyim endüstriyel bileşenleri
Maliyet avantajı: 40-60% Tip III'ten daha ucuz
Tip III (Hardcoat Elodizasyon)
En iyisi: Aşırı aşınma/aşınma direnci
Askeri standartlar: MIL-A -8625 Tip III ile uyumlu
Kritik Uygulamalar:
Uçak iniş dişlisi bileşenleri
Hidrolik silindir çubukları
Ateşli silah alıcıları
Dayanıklılık: 3-5 x Aşındırıcı ortamlarda tip II'den daha uzun ömür boyu
Optimal seçim için 5 anahtar faktör
Faktör 1: Çalışma basıncı seviyesi
Temel Kural:
10MPA'dan daha az veya eşit temas basıncı: Tip II
10 MPa veya aşındırıcı parçacıklar: Tip III
Vaka çalışması: Bir Japon pompa üreticisi, tip III bıçak şaftına geçtiğinde conta aşınmasını% 72 oranında azalttı.
Faktör 2: Korozyon ortamı
Tuz Sprey Testi Sonuçları:
| İşlem | Arıza Saatleri (ASTM B117) |
| Tip II eloksallaştırma | 300-500 saatler |
| Tip III eloksallaştırma | 1000-2000 saatler |
Deniz Uygulama İpucu:Tip III'ü açık deniz ekipmanı için PTFE sızdırmazlığı ile birleştirin.
Faktör 3: Boyutsal Tolerans Gereksinimleri
Kaplama büyümesi:
Tip II: Kalınlığın% 50'si substrata nüfuz eder
Tip III:% 67 penetratı penetre eder
Kritik uyum uyarısı: ISO H6/H7 tolerans parçaları için, anodizasyon sonrası öğütme belirtin.
Faktör 4: Termal maruz kalma
Sıcaklık sınırları:
Tip II: 100 dereceye kadar kararlı
Tip III: 200 dereceye kadar olan bütünlüğü korur
Termal Bisiklet Testi: Tip III şovlar<5% microcrack growth after 1000 cycles (ΔT=150°C).
Sektöre özgü öneriler
Otomotiv bileşenleri
Motor parçaları (örn. Pistonlar): Zorunlu Tip III
İç Trim: Mat Siyah Boyalı Tip II
Havacılık bağlantı elemanları
AS9100 Uyumluluğu: Tip III + AMS 2469 Kromik Asit Elokilleme
Tıbbi cihazlar
FDA uyumlu yaklaşım:
Cerrahi takım derzleri için Tip III
Harici yüzeyler için biyouyumlu sızdırmazlık ile tip II
Veri odaklı kararlar vermek
Tip II ve Tip III anodizasyonu arasında seçim yapmak "daha iyi" bir süreç bulmakla ilgili değildir - teknik yetenekleri operasyonel taleplerle eşleştirmekle ilgilidir. Analiz ederek:
Profiller
Çevresel maruziyetler
Yaşam Döngüsü Maliyet Modelleri
Mühendisler yüzey tedavisi seçimini optimize edebilir.
Tip II Anodizasyon ve Tip III Anodizasyon Mekanik Parçalar için Entegre Strateji
Mekanik parçaların yüzey işleminde, anodizasyon (tip II) ve sert anodizasyon (tip III) seçimi çalışma koşulları, maliyet ve performans dengesine dayanmalıdır.
Anodic oxidation (Type II) through room temperature (18-22 degree ), low pressure (12-18V) electrochemical treatment to generate 5-25μm oxide layer, hardness 300-400 HV, focusing on basic anti-corrosion and beautiful, suitable for consumer electronic parts, auto parts, industrial standard parts and other scenes, The cost is % 40 -60 Tip III'ten% daha düşük, ancak aşınma direnci sınırlıdır.
Sert eloksal (Tip III), düşük sıcaklıkta (-5}}} v), {-5 v), {-5 v), {-5 v), 500-800 v), 3-5 hv'nin sertliği, tıp tıbbı direnci, 200 derecelik tıpkı tıpkı, en yüksek-tanecikler için, özel olarak tasarlanan, özel olarak tasarlanmış, özel olarak tasarlanmış, özel olarak tasarlanmış, özel olarak tasarlanmış, özel olarak tasarlanmış, özel olarak tasarlanan, özel olarak tasarlanmış, özel olarak tasarlanmış, özel olarak tasarlanmış, özel olarak tasarlanmış, özel olarak tasarlanmıştır. ve diğer senaryolar. Bununla birlikte, işlem süresi iki katına çıkar ve hassas sıcaklık kontrolü gereklidir. Çekirdek seçimi çalışma parametrelerine dayanır: temas basıncı> 10MPA, aşındırıcı ortam veya tuz püskürtme maruziyeti> 1000 saat (gemi parçaları gibi) zorunlu tip III; Yalnızca temel koruma veya kozmetik ihtiyaçlar (otomotiv iç mekanları gibi) gerekliyse, Tip II bir maliyet avantajı sunar.
Özel gereksinimler birleştirilebilir: aşınma direncini arttırmak için tip III primer, estetik gereksinimleri karşılamak için tip II boyama katmanı veya molibden disülfür emprenye ile sürtünme katsayısını azaltın. Karar verirken yaşam döngüsü maliyetleri ölçülmeli ve ilk yatırım 2 yıl içinde azaltılmış bakım/değiştirme maliyetleri ile geri kazanılabiliyorsa Tip III tercih edilir. Şiddetli toleranslara sahip parçaların kaplama büyümesini ayırması (tip III penetrasyon matrisi%67) ve gerekirse işleme sonrası olması gerekir.
Hassas parça işleme hakkında daha fazla bilgi edinmek için bugün bize ulaşın!
